1. 스위치와 계전기란 무엇인가?
스위치(Switch)와 릴레이(Relay)는 회로를 개폐(ON/OFF)한다는 공통점이 있지만, 동작 방식과 용도에서 차이가 있다.
- 스위치: 사람이 직접 조작해 접점을 열고 닫음으로써 전류 흐름을 제어한다.
- 릴레이(계전기): 전기 신호(코일 전류)로 내부 접점을 움직여 다른 회로를 개폐한다. 즉, 소형 전기 신호로 고전력·고전압 회로를 안전하게 제어할 수 있다.
2. 스위치(Switch)
(1) 스위치의 기본 원리
스위치는 회로를 켜거나 끄는 기능을 수행하며, ON/OFF 동작을 통해 전류 흐름을 결정한다. 사용 목적이나 구조에 따라 다양한 형태가 있다.
(2) 스위치의 종류
- 전환 스위치(Toggle Switch)
- 레버(손잡이)를 위·아래로 움직여 접점을 변경
- 조명 스위치, 기계 장비 전원 등에 사용
- 푸시 버튼 스위치(Push Button)
- 버튼을 누르면 접점이 열리거나 닫힘
- 일시(momentary) 또는 유지(locking) 방식
- 엘리베이터 버튼, 전자 기기 전원 등에 적용
- 슬라이드 스위치(Slide Switch)
- 슬라이드를 좌·우로 이동해 접점 상태를 바꿈
- 소형 전자 기기의 모드 전환, 장난감 전원 등에 사용
- 회전 스위치(Rotary Switch)
- 축(샤프트)을 돌려 접점을 변경
- 오디오 기기 볼륨(가변 저항), 채널 선택 등에 활용
- 딥 스위치(DIP Switch)
- PCB 위에 미니 스위치를 여러 개 배열한 형태
- 각 스위치를 ON/OFF해 설정 값을 전환
(3) 스위치의 주요 특성
- 접점 수·형태: SPST, SPDT, DPDT 등
- 정격 전류·전압: 스위치가 견딜 수 있는 최대 전류·전압을 초과하면 발열·스파크·접점 손상이 발생
- 내구성·클릭감: 기계식 스위치의 반복 사용 수명, 버튼 피드백 등이 중요한 요소
(4) 스위치의 적용 예
- 가정용 조명, 전자 장비 전원, 기계 장비 조작 패널 등
- 일시 동작, 모드 전환, 긴급 정지(에머전시 스위치) 등 목적에 따라 형태와 크기가 달라짐
3. 릴레이(계전기, Relay)
(1) 릴레이의 기본 원리
릴레이는 코일(solenoid)에 전류를 흘려 발생하는 자기장으로 내부 접점을 이동시키는 구조다. 입력 회로(코일)와 출력 회로(접점)가 전기적으로 절연되어 있으므로, 소형 제어 신호로 큰 부하를 안전하게 제어할 수 있다.
(2) 릴레이의 종류
- 일반(기계식) 릴레이
- 내부에 금속 접점과 코일 존재
- SPDT, DPDT 등 접점 수로 분류
- 작동 시 ‘딸깍’ 소리가 나며 기계적으로 동작
- 솔리드 스테이트 릴레이(SSR)
- 기계 접점 없이 반도체로 스위칭
- 무소음, 긴 수명, 빠른 응답 장점
- 가격이 비싸고 특정 전압·전류 범위가 제한될 수 있음
- 리드 릴레이(Reed Relay)
- 작은 리드 스위치를 코일로 감싼 형태
- 저전류·고속 응답에 유리, 센서 접점 등에 사용
- 파워 릴레이(High Current Relay)
- 고전류(수십 A)·고전압 부하를 개폐 가능
- 자동차 전장, 산업 기계 전원 등에서 활용
(3) 릴레이의 주요 특성
- 코일 정격: 구동 전압(5V, 12V 등)과 소비 전류
- 접점 정격: 스위치할 수 있는 최대 전류·전압
- 절연: 코일 측과 접점 측이 분리되어 있어 안전
- 반응 속도: 기계식은 ms 단위, SSR은 더 빠르고 무소음

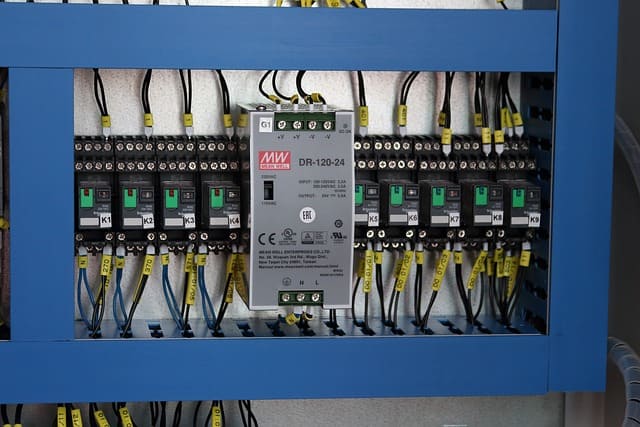

(4) 릴레이의 응용 예
- 자동차: 엔진 시동, 램프·모터 구동, ECU 신호 제어
- 산업 제어: PLC, CNC, 로봇 등에서 여러 장비 동시 구동
- 안전·보호 회로: 과부하 시 코일 전압 차단으로 접점 자동 차단 등
4. 스위치와 릴레이의 차이점 및 선택 기준
(1) 사람 vs. 전기 신호
- 스위치: 사람이 직접 눌러·돌려 작동
- 릴레이: 전기 신호(코일)로 자동 제어
(2) 접점 용량
- 스위치: 주로 저전력·저전압, 가정용 AC 수준
- 릴레이: 광범위한 전류·전압 제어, 대전류·고압 회로 스위칭 가능
(3) 사용 목적
- 스위치: 기기 작동, 모드 전환, 사용자 인터페이스
- 릴레이: 원격 제어, 전기적 절연, 소형 신호로 대부하 제어
(4) 신뢰성과 응답 속도
- 스위치: 물리적 내구성에 의해 결정, 사람이 조작하므로 속도 제한
- 릴레이: 기계식은 ms~수십 ms, SSR은 무소음·고속
5. 스위치·릴레이 선택 시 고려 사항
- 전압·전류 정격
스위치·릴레이가 견딜 수 있는 전압, 전류를 초과하지 않도록 설계. 접점 손상·발열·스파크 위험 - 접점 개수·구성
SPST, SPDT, DPDT 등 원하는 회로 구성을 지원하는지 확인. 릴레이는 NO/NC(기본 열림/기본 닫힘)도 고려 - 환경 및 내구성
온도·습도·진동·먼지 등 사용 환경 고려. IP 등급(방수·방진), 반복 동작 수명 등을 점검 - 응답 속도·소음
기계식 릴레이는 ‘딸깍’ 소리와 ms 단위 반응, SSR은 무소음·빠른 응답. 스위치는 사람이 직접 조작하므로 소음보다 내구성이 중요 - 가격·유지보수
스위치는 물리적 접점 마모, 릴레이는 접점 수명과 코일 전력 소모. 대량 생산·유지보수 관점에서 적절한 비용 효율성 요구
6. 결론: 스위치와 릴레이의 역할
스위치와 릴레이는 모두 회로를 온·오프(개폐)하는 장치를 담당하지만, 동작 원리와 사용 목적에 차이가 있다.
- 스위치는 사용자가 직접 물리적 접점을 제어하며, 가정용 조명 스위치부터 기계장치 제어판에 이르기까지 폭넓게 쓰인다.
- 릴레이(계전기)는 전기 신호(코일)로 내부 접점을 움직여 큰 부하나 고압 라인을 안전하게 관리한다.
설계 시 전압·전류 정격, 접점 개수, 환경·내구성 등을 종합 고려해 올바른 스위치나 릴레이를 선택하는 것이 중요하다. 특히 릴레이는 코일 구동 전압, 접점 정격, 절연 특성 등을 꼼꼼히 살펴 안정성과 신뢰성을 확보해야 한다. 나아가 IoT·자동화 시대가 심화될수록, 스위치는 인간 인터페이스와 비상 제어장치로, 릴레이는 원격 전력 제어와 산업 자동화 핵심 요소로 계속 발전해 나갈 전망이다.
