27. 멀티미터

27. 멀티미터란 무엇인가?

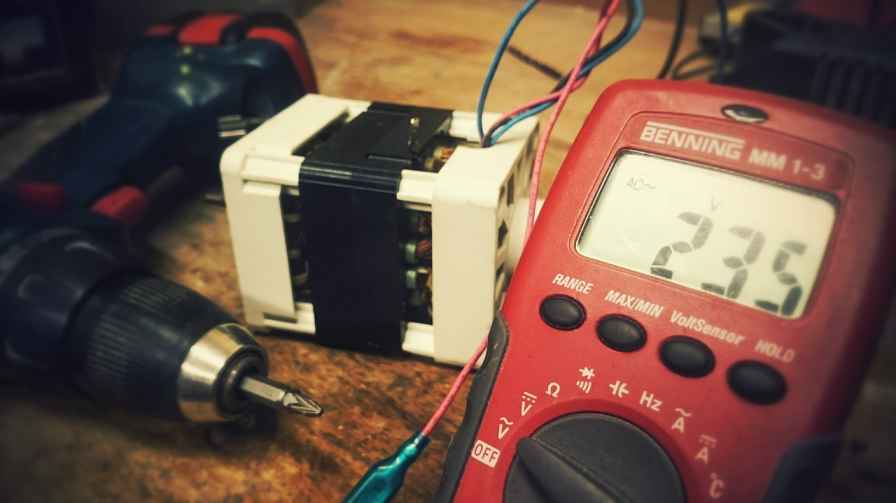

멀티미터는 전압, 전류, 저항 등 다양한 전기적 값을 측정할 수 있는 범용 측정 도구입니다. 전자 기기 및 회로의 성능을 확인하고 문제를 진단하는 데 필수적인 장비로, 디지털 멀티미터(DMM)가 주로 사용됩니다. 멀티미터는 사용자가 손쉽게 전기적 신호를 측정하여 회로의 상태를 파악하고, 전원 공급, 부품 동작, 회로 오류 등을 진단할 수 있도록 도와줍니다.



1. 멀티미터의 기본 구성 및 기능

멀티미터는 보통 디스플레이, 선택 다이얼, 측정 리드(Probe)로 구성됩니다.

•   디스플레이: 측정된 값을 숫자와 기호로 표시합니다. 최신 디지털 멀티미터는 LCD나 LED 화면을 사용합니다.
•   선택 다이얼: 측정 모드를 선택하는 부분으로, 전압(AC/DC), 전류(AC/DC), 저항, 다이오드 테스트, 연속성 측정 등 다양한 기능이 있습니다.
•   측정 리드(Probe): 회로에 접촉하여 전기적 값을 측정하는 도구로, 일반적으로 빨간색(양극)과 검은색(음극) 프로브가 포함됩니다.

멀티미터는 사용자가 원하는 측정 모드를 다이얼로 선택한 후, 프로브를 테스트 포인트에 연결하여 값을 읽어냅니다.



2. 전압 측정 원리 및 사용법

전압은 두 지점 사이의 전위 차이를 의미합니다. 멀티미터로 전압을 측정할 때는 보통 두 개의 프로브를 회로의 측정하고자 하는 두 지점에 연결합니다.

•   직류 전압(DC Voltage): 배터리와 같이 일정한 전압을 가진 경우, 멀티미터를 DC 전압 모드로 설정합니다. 디스플레이에 측정된 전압 값이 나타나며, 단순히 두 점 사이의 전위 차이를 보여줍니다.
•   교류 전압(AC Voltage): 가정용 전원 등 변동하는 전압을 측정할 때 사용합니다. 이 경우, 멀티미터는 평균값 또는 RMS(root mean square)값을 표시하여, 실제 전력 소비를 예측할 수 있도록 도와줍니다.

전압 측정 시 주의할 점은 프로브의 올바른 연결과 멀티미터의 범위 설정입니다. 너무 낮은 범위로 설정하면 과전압이 발생하여 기기가 손상될 수 있으며, 너무 높은 범위로 설정하면 정밀한 측정이 어려울 수 있습니다.



3. 전류 측정 원리 및 사용법

전류는 회로를 흐르는 전자들의 양을 나타내며, 멀티미터로 전류를 측정할 때는 직렬 연결이 필요합니다.

•   직류 전류(DC Current): 배터리 등에서 흐르는 일정한 전류를 측정할 때 사용하며, 멀티미터를 회로의 한 부분에 직렬로 삽입하여 측정합니다.
•   교류 전류(AC Current): 교류 전원에서 흐르는 전류를 측정할 때는 멀티미터를 AC 전류 모드로 설정하고, 프로브를 회로에 직렬로 연결하여 측정합니다.

전류 측정은 회로에 직접 연결되므로, 멀티미터의 내부 저항이 회로에 영향을 줄 수 있습니다. 또한 전류 측정 모드에서는 보통 높은 전류를 측정하기 위해 별도의 전류 범위 선택이 필요하며, 과전류로 인한 멀티미터 손상을 방지하기 위해 적절한 보호 장치가 내장되어 있는 모델을 사용하는 것이 좋습니다.



4. 멀티미터 사용 시 주의사항

1. 정확한 범위 설정:
   측정 전에 전압, 전류, 저항 등의 예상 값을 고려하여 멀티미터의 범위를 적절히 설정해야 합니다. 범위 설정이 잘못되면 부정확한 값이 나타나거나 기기 손상의 원인이 될 수 있습니다.
2. 프로브 연결:
   프로브의 극성(빨간색은 양극, 검은색은 음극)을 올바르게 연결하고, 측정 대상과 접촉이 확실하게 이루어져야 합니다. 특히 전류 측정 시 회로에 직렬로 연결되어야 하므로, 회로 구성이 올바른지 확인해야 합니다.
3. 안전 주의:
   고전압이나 큰 전류를 측정할 때는 멀티미터의 정격을 초과하지 않도록 주의해야 하며, 보호 장비를 사용하여 감전이나 회로 손상을 방지해야 합니다. 또한, 측정 전에는 항상 기기의 전원을 차단한 후 연결하는 것이 안전합니다.
4. 내부 배터리 관리:
   디지털 멀티미터는 내부 배터리로 작동되므로, 배터리 잔량을 주기적으로 확인하고 필요 시 교체하여 정확한 측정이 이루어지도록 합니다.



5. 응용 및 활용 사례

멀티미터는 전자 회로 설계, 기기 수리, 실험실 측정 등 다양한 분야에서 필수적으로 사용됩니다.

•  회로 진단: 전압이나 전류를 측정하여 회로의 정상 동작 여부를 확인하고, 부품 이상이나 단락, 개방 등을 진단할 수 있습니다.
•  프로토타입 개발: 새로운 회로 설계 시 멀티미터를 통해 각 부품의 동작 특성을 측정하고, 회로 설계의 타당성을 검증합니다.
•  전원 관리: 전원 공급 장치의 출력 전압을 측정하여 안정적인 전압이 공급되고 있는지 확인하고, 에너지 효율을 분석합니다.
•   교육 및 연구: 전자공학을 공부하는 학생들이 기본적인 전기적 특성을 이해하고 실습하는 데 중요한 도구로 사용됩니다.



6. 결론

하드웨어 개발에서 온도 측정처럼, 멀티미터는 전압, 전류, 저항 등 다양한 전기적 값을 정확하게 측정하여 회로의 동작 상태를 진단하고 안정성을 보장하는 데 필수적인 도구입니다. 멀티미터를 올바르게 사용하면 회로의 이상을 신속하게 발견할 수 있고, 설계 및 유지보수 과정에서 매우 중요한 역할을 수행합니다.

전자 기기 및 임베디드 시스템의 소형화와 고효율화가 진행됨에 따라, 멀티미터와 같은 측정 도구의 역할은 점점 더 중요해지고 있습니다. 회로 설계자와 엔지니어는 멀티미터의 사용법과 측정 원리를 철저히 이해하고, 안전하고 정확한 측정을 통해 제품의 신뢰성을 높여야 합니다. 앞으로도 멀티미터는 전자 기기의 성능과 안정성을 높이는 핵심 도구로 남아, 전자 및 임베디드 시스템 발전의 중요한 기반이 될 것입니다.
