4. 전자부품의 기초

4. 전자부품의 기초

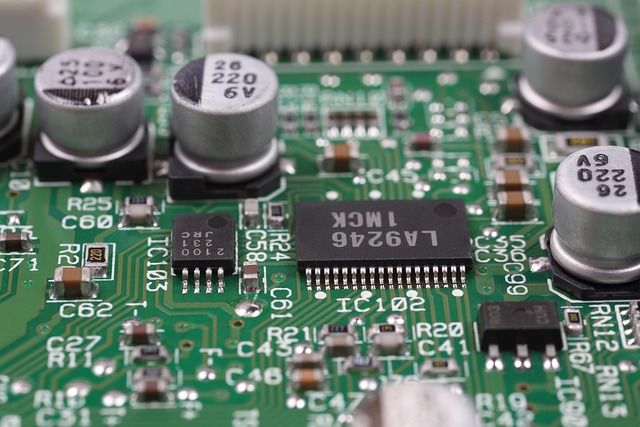

전자회로는 다양한 부품들의 유기적인 상호작용을 통해 원하는 기능을 수행합니다. 대표적으로 저항, 콘덴서(커패시터), 인덕터, 다이오드, 트랜지스터 등이 꼽히며, 이 부품들을 이해하는 것은 전자공학의 첫걸음이라고 할 수 있습니다. 아래에서는 각 부품의 역할과 특징, 그리고 실생활 제품과의 연관성을 살펴보겠습니다.





4-1. 저항(Resistor)

• 역할: 회로 내 흐르는 전류를 제한하고 전압 강하를 유도합니다. 전류가 과도하게 흐르지 않도록 해 부품 손상을 방지하거나, 특정 지점에서 원하는 전압만큼 공급되도록 제어하는 기능을 수행합니다.
• 특징: 저항값은 ‘옴(Ω)’ 단위를 사용하며, 저항이 높을수록 전류 흐름이 적어집니다. 옴의 법칙(V=IR)을 통해 전압·전류·저항 간 관계를 쉽게 계산할 수 있습니다.
• 실생활 예시
  • LED: 발광다이오드(LED)는 저전압·저전류로 동작하므로, 과도한 전류가 흐르지 않도록 저항을 직렬로 연결합니다.
  • 휴대전화 충전기: 충전 어댑터 내부에는 각종 소형 저항들이 전류를 적절히 제어해 안전하고 안정적인 충전을 돕습니다.



4-2. 콘덴서(커패시터, Capacitor)

• 역할: 전기를 저장했다 필요 시 방출합니다. 두 개의 도체판 사이에 유전체(절연체)가 들어 있는 구조로, 교류 신호 필터링이나 전압 평탄화 등에 자주 쓰입니다.
• 특징: 콘덴서 용량은 ‘패럿(F)’ 단위로 표시되며, 용량이 클수록 더 많은 전하를 담을 수 있습니다. 노이즈 완화와 전압 안정에 중요한 역할을 하며, 전자시스템의 신뢰도를 높이는 핵심 부품입니다.
• 실생활 예시
  • 카메라 플래시: 짧은 순간에 강한 빛을 내기 위해 콘덴서에 전기를 모아 두었다가 한 번에 방출합니다.
  • 컴퓨터 파워서플라이(PSU): 불규칙한 전압 변동을 콘덴서가 걸러내어 CPU나 메모리에 안정된 전압을 공급합니다.



4-3. 인덕터(Inductor)

• 역할: 코일 형태로 감긴 도선이 자기장을 생성하고, 이를 통해 전기를 저장하거나 특정 주파수 대역의 교류 신호를 제한·필터링합니다. 급격한 전류 변동을 완화해 회로 내 전압 변동을 줄여 주기도 합니다.
• 특징: 인덕턴스(L)는 코일의 감은 수, 재질, 직경 등에 따라 결정되며, 주파수 특성에 의해 필터 회로나 전력 변환 장치 등에서 유용하게 쓰입니다.
• 실생활 예시
  • 무선 충전 패드: 충전 패드 내 코일(인덕터)에서 발생한 자기장이 스마트폰 코일에 전류를 유도해 충전을 가능케 합니다.
  • 스피커: 인덕터와 콘덴서 조합으로 음성 신호 중 저음·고음을 분리해, 각각 적절한 방식으로 출력하게 만듭니다.



4-4. 다이오드(Diode)

• 역할: 전류를 한 방향으로만 흐르게 하는 특성이 있어, 정류 회로·보호 회로·신호 변환 등에 광범위하게 활용됩니다. 역전류나 과전압을 방지하는 기능도 담당합니다.
• 특징: 전압이 양(+)에서 음(-) 방향으로 흐를 때는 전류가 통과하지만, 반대 방향에서는 거의 흐르지 않는 구조입니다. 교류 전류를 직류로 만드는 정류 과정에도 필수 부품입니다.
• 실생활 예시
  • 스마트폰 충전 회로: 역전류 방지용 다이오드가 내장되어, 충전 중에 전류가 거꾸로 흐르지 않도록 합니다.
  • LED 조명: LED 자체도 발광 다이오드이므로, 한쪽 방향으로만 전류가 흐르며 빛을 냅니다.



4-5. 트랜지스터(Transistor)

• 역할: 전자공학의 핵심 부품으로, 전류를 증폭하거나 스위치처럼 작동합니다. 현대 전자기기의 토대를 이루는 집적회로(IC)에 수십억 개가 집적되어 있기도 합니다.
• 특징: BJT(Bipolar Junction Transistor)와 FET(Field Effect Transistor)로 나뉩니다. BJT는 전류로, FET는 전압으로 작동하며, CPU·GPU·메모리 등 다양한 회로에서 논리연산, 신호 증폭, 메모리 저장을 담당합니다.
• 실생활 예시
  • 컴퓨터 CPU: 수많은 트랜지스터가 미세 공정으로 제작된 반도체 칩 안에 집적돼, 연산과 메모리 제어를 고속으로 처리합니다.
  • 스마트폰 프로세서: CPU·GPU·NPU 등 여러 기능을 가진 칩 내 트랜지스터가 신호 흐름을 제어하며, 멀티태스킹 및 AI 연산 등을 수행합니다.

4-6. 부품들과 실생활 제품의 연관성

전자부품은 하나하나는 작은 기능만 담당하지만, 이들이 모여 복잡하고 강력한 시스템을 구성합니다.

• LED 램프: 저항과 다이오드(LED)가 결합되어 적절한 전류를 흘려주면 고효율·장수명 조명 역할을 합니다.
• 충전기(어댑터): 교류(AC)를 직류(DC)로 변환하는 정류 회로에는 다이오드가, 전압 안정화에는 콘덴서가, 전류 조절에는 저항·인덕터가 사용됩니다. 여기에 트랜지스터 기반 스위칭 회로가 더해져 효율적 전력 변환이 이뤄집니다.
• 컴퓨터 메인보드: CPU(트랜지스터 집적체), 메모리(또 다른 형태의 트랜지스터 집적체), 전원부(저항·콘덴서·인덕터·다이오드 등)를 조합해 복잡한 디지털 신호 처리가 가능해집니다.



4-7. 전자부품 이해의 중요성

전자공학을 전공하지 않아도, 기초 부품들의 작동 원리를 조금만 알아 두면 일상 속 기기를 더 효율적으로 관리할 수 있습니다. 예컨대 LED 전구를 교체할 때 그 내부가 반도체 소자라는 점을 인지하면, 사용 전압과 소비 전력을 확인해 안전을 지키고 전기요금 절약에도 도움을 얻을 수 있습니다. 또 간단한 DIY 전자 키트를 다뤄 보면서, 회로 설계와 부품 상호작용을 체감할 수도 있습니다.

사회가 점차 스마트화·디지털화되어 갈수록 전자부품들이 어떻게 작동하고 서로 결합되는지를 이해하는 능력은, 창의적인 기획자나 개발자로 성장하는 데 큰 밑거름이 됩니다. 더 나아가 전력 제어나 재생에너지, IoT, AI 등의 첨단 분야에서도 저항·콘덴서·인덕터·다이오드·트랜지스터 같은 기본 부품 지식이 필수적인 기반이 됩니다.



결국 전자공학은 “보이지 않는 전자를 어떻게 제어하고 활용할 것인가?”라는 근본적인 물음에서 출발해 눈부신 발전을 이뤄 왔고, 그 중심에는 바로 지금 살펴본 전자부품들이 존재합니다. 각 부품의 특성과 역할을 정확히 이해하고 있으면, 새로운 기기나 회로를 접할 때마다 “어떤 부품들이 어떤 방식으로 작동하는가?”라는 흥미로운 질문을 던질 수 있게 되고, 이는 더 깊이 있는 기술 이해와 혁신의 발판이 되어 줄 것입니다.
