49. RAM



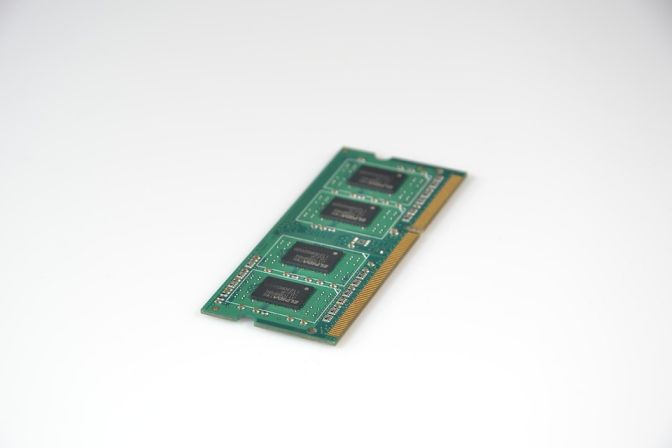

RAM의 개요
RAM(Random Access Memory)은 컴퓨터와 임베디드 시스템에서 데이터를 임시로 저장하는 역할을 하며 CPU가 빠르게 접근할 수 있는 메모리입니다. RAM은 크게 정적 RAM(STATIC RAM, SRAM)과 동적 RAM(DYNAMIC RAM, DRAM)으로 구분되며 특성에 따라 사용 용도가 다릅니다. SRAM은 빠른 액세스 속도와 높은 신뢰성을 제공하지만 비용과 전력 소비 측면에서 결함이 있는 반면 DRAM은 고집적 및 저비용으로 대용량 메모리를 구현하는 데 적합합니다.



1. 정적 램 (SRAM)
1.1 SRAM의 작동 원리와 구조
SRAM은 트리거 회로를 기반으로 데이터를 저장합니다. 하나의 셀은 일반적으로 여섯 개의 트랜지스터로 구성되어 있으며, 전원이 있는 한 저장된 데이터는 보존됩니다. 이러한 구조 덕분에 S램은 빠른 데이터 접근 속도와 낮은 지연 시간을 갖습니다.

장점: 빠른 응답 속도, 간단한 인터페이스, 낮은 복구 시간
단점: 고비용, 저 집적도, 상대적으로 높은 전력 소비

1.2 비활성 SRAM 주의 사항
SRAM은 전원이 지속적으로 공급돼야 데이터를 유지할 수 있기 때문에 전원이 꺼지면 데이터가 사라지는 D램과 달리 통상 비활성 상태에서도 데이터를 유지할 수 있습니다. 그러나 특정 상황에서는 다음과 같은 점에 유의해야 합니다.

전력 관리: 불안정한 전원 공급 및 많은 전력 소비 시스템에서 비활성 SRAM의 전력 소비가 문제가 될 수 있습니다.
온도 및 환경 변화: SRAM은 온도 변화에 민감하고 극한 환경에서 고장이나 데이터 오류가 발생할 수 있으므로 적절한 열 관리 및 환경 보정이 필요합니다.
디버깅 및 테스트: 설계 초기 단계에서 SRAM 장치의 작동 특성과 안정성을 충분히 검증하고 테스트 환경에서 전원 및 온도 조건을 엄격하게 제어하여 예기치 않은 오류를 방지해야 합니다.





2. DRAM
2.1 DRAM 작동 원리 및 구조
DRAM은 데이터를 저장하기 위해 커패시터를 사용하며 각 메모리 셀은 트랜지스터와 커패시터로 구성됩니다. 데이터는 축전기에 저장된 전하량에 따라 1 또는 0으로 표현되지만 축전기는 시간이 지남에 따라 전하가 사라지기 때문에 주기적인 재충전(refresh)이 필요합니다.

장점 : 고집적화, 낮은 제조원가, 대용량 데이터 저장에 용이함
단점 : 상대적으로 느린 접근 속도, 충전(refresh), 전력 소모 문제

2.2 D램의 주요 핀 구성: RAS, CAS, Enable
DRAM 인터페이스는 메모리 셀에 액세스하고 데이터를 읽고 쓰는 데 중요한 역할을 하는 여러 주요 핀으로 구성됩니다.

RAS(Row Address Strobe)는 행 주소의 신호를 활성화하여 특정 행의 데이터를 선택하는 역할을 합니다.
CAS(Column Address Strobe) : 선택한 행 내에서 특정 열의 데이터를 읽거나 쓸 수 있도록 열 주소의 신호를 활성화합니다.
Enable Pin : 메모리 액세스를 제어하는 기본 활성화 신호로 DRAM 칩이 작동할 준비가 되었음을 나타냅니다.
DRAM의 동작은 RAS와 CAS의 타이밍과 동기화에 크게 의존하며, 최적화는 전체 시스템의 성능을 결정합니다.





3. ROM과의 차이점 및 데이터 유지 특성
SRAM과 DRAM은 모두 RAM의 하위 클래스로, 데이터를 임시로 저장하는 역할을 합니다.

SRAM: 트리거를 기반으로 데이터를 유지하므로 속도가 빠르고 신뢰성이 높지만 가격이 상대적으로 비싸고 통합도가 낮습니다.
DRAM : 축전기를 이용하여 데이터를 저장하면 고집적화가 가능하나 주기적인 재충전(refresh) 과정이 필요하여 SRAM보다 속도가 느립니다.
또한, SRAM은 전원이 공급되는 한 데이터가 지속적으로 유지되지만, DRAM은 일정 시간마다 재충전이 필요하므로 시스템 설계 시 주의가 필요합니다.



4. 응용 분야 및 선택 기준
4.1 응용분야
SRAM: 주로 고속 데이터 액세스가 중요한 캐시 메모리, 레지스터 파일, 임베디드 시스템 소형 메모리 등에 사용됩니다.
DRAM: PC, 서버, 모바일 기기 등 대용량 메모리가 필요한 응용 분야에 사용되며, 그래픽 메모리, 시스템 메모리 등에 사용됩니다.
4.2 선택 기준
저장 제품을 선택할 때 용량, 액세스 속도, 전력 소비, 온도 범위, 비용 등을 종합적으로 고려해야 합니다. 또한 DRAM의 경우 재충전(refresh) 속도와 시간, RAS/CAS 신호의 최적화가 중요하며 SRAM의 경우 전원 관리 및 온도 보정 기능이 필요합니다. 시스템 설계자는 전체 시스템의 성능과 안정성을 최대화하기 위해 응용 시나리오에 적합한 메모리 유형을 신중하게 선택해야 합니다.





5. 결론
RAM은 전자 시스템의 핵심 구성 요소로 데이터 저장 및 신속한 액세스를 실현할 수 있습니다. 정적 RAM(SRAM)은 응답 속도가 빠르고 신뢰성이 높으며 주로 캐시 등에 사용되지만 전력 소비가 많고 비용이 많이 듭니다.

한편, 동적 RAM(DRAM)은 고집적 및 저비용의 대용량 메모리 구현에 적합하지만, 주기적인 재충전이 필요하며 RAS, CAS, Enable 등의 타이밍 제어가 필수적입니다.

전자 회로 설계자와 엔지니어는 SRAM과 DRAM의 특성과 차이점을 명확히 이해하고 시스템 요구 사항에 따라 최적의 메모리 솔루션을 선택해야 합니다. 특히 DRAM의 경우 RAS 및 CAS 신호의 정확한 결정 및 재충전(refresh) 프로세스의 최적화는 시스템 성능에 직접적인 영향을 미치므로 비활성 SRAM의 경우 전력 관리 및 온도 보정에 주의를 기울여야 합니다.
