50. 아두이노

1. 아두이노 개요
아두이노는 오픈 소스 하드웨어와 소프트웨어 플랫폼으로 전자공학 및 임베디드 시스템 개발을 쉽게 할 수 있도록 설계 되어 있다. 아두이노는 간단한 회로 디자인과 프로그래밍 환경을 제공하고 초보자부터 전문가까지 다양한 개발자가 창의적인 프로젝트를 빠르게 실현하도록 돕는다. 하드웨어와 소프트웨어는 모두 공개되어 커뮤니티에서 활발한 정보 교류와 지원이 이루어지며,  다양한 응용 분야(교육, 프로토타이핑, 사물인터넷, 예술 등)를 널리 적용했다.



2. 아두이노의 종류 및 기반 MCU
Arduino 보드는 다양한 MCU(마이크로마 제어기)를 기반으로 합니다. 각각의 보드는 다른 MCU(마이크로컨트롤러)를 기반으로 한다. 대표적인 아두이노 보드와 사용되는 MCU는 다음과 같다.

Arduino Uno
가장 널리 알려진 보드로, ATmega328P MCU를 기반으로 합니다.
14개의 디지털 I/O 핀과 6개의 아날로그 입력 핀을 제공하며, 초보자용 및 교육용으로 많이 사용됩니다.

Arduino Mega
보다 많은 입출력 핀과 메모리를 필요로 하는 프로젝트에 적합하며, ATmega2560 MCU를 사용합니다.
54개의 디지털 I/O 핀과 16개의 아날로그 입력 핀을 제공하여 복잡한 시스템 구현에 유리합니다.

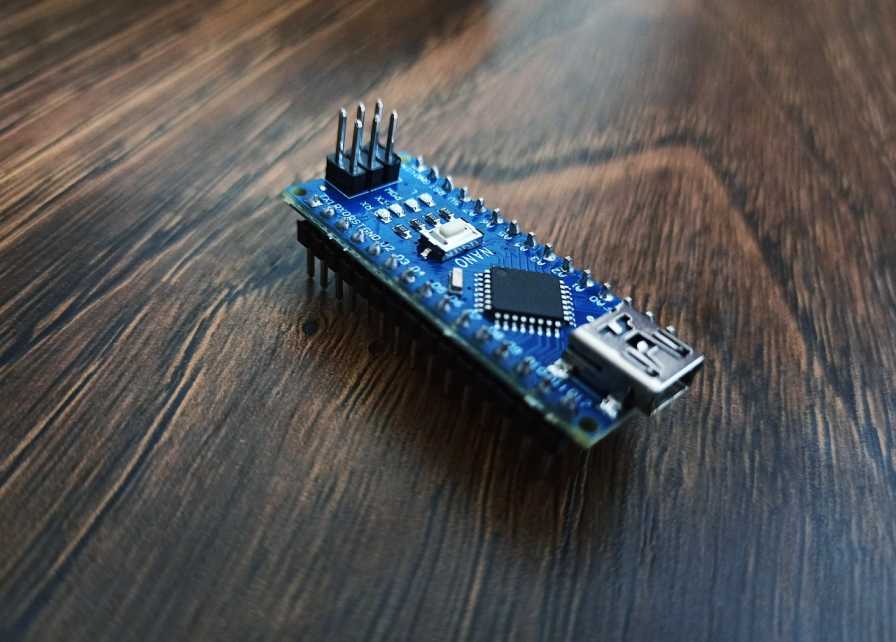

Arduino Nano
소형 보드로, ATmega328P를 기반으로 하며, 공간 제약이 있는 프로젝트에 적합합니다.
USB 인터페이스를 통해 프로그래밍이 가능하며, 휴대용 기기나 웨어러블 개발에 자주 사용됩니다.

Arduino Due
32비트 ARM Cortex-M3 기반의 MCU를 사용하며, 고속 연산과 복잡한 제어 작업을 수행할 수 있습니다.
고성능과 높은 처리 능력이 요구되는 응용 분야에 적합합니다.
이 외에도 다양한 아두이노 호환 보드들이 있으며, 각 보드는 프로젝트의 요구사항에 따라 선택됩니다.



3. 스위치 사용 방법 코드
아두이노는 스위치 사용 방법은 간단합니다.일반적으로 디지털 입력 및 판매 스위치 상태(개/관)를 입력한다.

기본 코드는 예를 들어 아래와 같습니다.

// 스위치가 연결된 핀 번호와 LED가 연결된 핀 번호를 정의합니다.
const int switchPin = 2;
const int ledPin = 13;

void setup() {
  // 스위치 핀을 입력 모드로 설정합니다.
  pinMode(switchPin, INPUT_PULLUP);
  // LED 핀을 출력 모드로 설정합니다.
  pinMode(ledPin, OUTPUT);
  // 시리얼 모니터를 위한 통신을 초기화합니다.
  Serial.begin(9600);
}

void loop() {
  // 스위치 상태를 읽어옵니다. (버튼을 누르면 LOW)
  int switchState = digitalRead(switchPin);
  // 스위치 상태에 따라 LED를 제어합니다.
  if (switchState == LOW) {
    digitalWrite(ledPin, HIGH);  // 스위치가 눌리면 LED 켜기
    Serial.println("Switch Pressed");
  } else {
    digitalWrite(ledPin, LOW);   // 스위치가 눌리지 않으면 LED 끄기
    Serial.println("Switch Released");
  }
  // 100 밀리초 대기
  delay(100);
}

위 코드는 기본 스위치의 사용법을 보여줍니다. 핀 모드는 pinMode() 함수로 설정하고 스위치 상태는 digitalRead() 함수로 읽으며 LED는 digitalWrite() 함수로 제어됩니다. 그리고 시리얼. 비긴( )과 시리얼을 통해서요. println() 함수는 스위치 상태를 직렬 모니터로 출력하여 디버깅 및 모니터링을 수행할 수 있습니다.



4. 아두이노의 주 함수와 사용 방법
아두이노 개발 환경에서는 여러 내장 함수를 이용하여 다양한 기능을 구현할 수 있습니다. 대표적인 함수는 다음과 같습니다.

pinMode(pin, mode)
특정 핀을 입력(INPUT) 또는 출력(OUTPUT) 모드로 설정합니다.
digitalRead(pin)
지정한 핀의 숫자 값을 불러옵니다. (HIGH or LOW)
digitalWrite(pin, value)
지정된 핀으로 HIGH 또는 LOW 신호를 출력합니다.
analogRead(pin)
아날로그 입력 핀에서 값을 읽고 0에서 1023까지의 디지털 값을 반환합니다.
analogWrite(pin, value)
PWM(PulseWidth Modulation)을 사용하여 아날로그와 유사한 값을 출력합니다.
delay(milliseconds)
프로그램의 실행을 지연시킵니다. (밀리초).
Serial. begin(baudrate)
지정된 속도로 데이터를 송수신하기 위한 직렬 통신을 합니다.
Serial. print()/Serial. println()

시리얼 모니터에 데이터를 출력하여, 디버깅과 모니터링을 돕습니다.



이와 같이, 아두이노의 내장 함수들은 하드웨어와 소프트웨어 간의 원활한 통신과 제어를 가능하게 하며, 다양한 센서와 액추에이터를 손쉽게 다룰 수 있도록 지원합니다.

5. 결론
아두이노(Aduino)는 오픈 소스 하드웨어 및 소프트웨어 플랫폼으로, 다양한 MCU 기판(Arduino Uno, Mega, Nano, Due 등)을 통해 전자 및 임베디드 시스템 개발의 문턱을 크게 낮췄습니다.

아두이노는 간단한 회로 설계와 프로그래밍 환경을 제공하여 초보자부터 전문가까지의 프로젝트, 특히 스위치 등 입력 장비의 사용, 디지털 및 아날로그 함수의 응용, 그리고 직렬 통신을 통한 디버깅 방법 등을 제공합니다.

또한, 아두이노의 내장 함수는 개발자들이 하드웨어와 소프트웨어를 효과적으로 통합하도록 도와주며, 풍부한 커뮤니티 지원과 다양한 라이브러리를 통해 응용 장면을 지속적으로 확장하고 있습니다.
