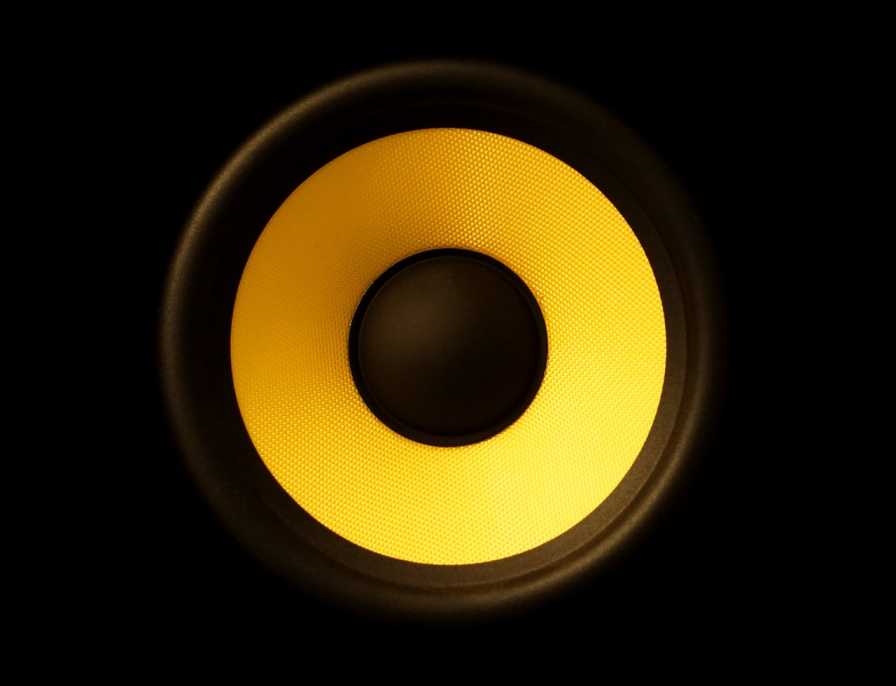

39. 스피커

1. 임베디드 시스템에서 오디오 구현의 중요성

임베디드 시스템은 다양한 기능을 수행하는 소형 전자 기기이며, 오디오 기능도 사용자 경험과 제품 경쟁력을 결정하는 중요한 요소입니다. 오디오 구현은 단순히 소리를 내는 것뿐만 아니라 신호 처리, 증폭, 스피커 구동 등 여러 요인이 종합적으로 작용합니다. 따라서 시스템 설계 시 최상의 오디오 솔루션을 구현하기 위해 스피커 선택, 출력 구성 및 구동 IC 선택 등 다양한 요소를 신중하게 고려해야 합니다.



2. 스피커 선택 출력 설정

2.1 스피커 종류 및 선택 기준

임베디드 시스템에 사용되는 스피커는 크게 세 가지 형태로 나뉩니다.

- 모노 스피커

모노에서 소리를 재생하는 스피커로 소형 기기나 간단한 경고음, 알림음 등에 사용합니다.
비용이 저렴하고 회로 구성이 간단하며 배터리 구동 시스템에서 일반적으로 사용됩니다.



- 스테레오 스피커

2개의 채널(좌우)을 사용하여 스테레오 음향을 재생합니다.
음악 재생, 동영상 감상, 게임 등 멀티미디어 콘텐츠에서 더욱 풍부한 음향 경험을 제공합니다.
스테레오 사운드를 구현하려면 두 개의 개별 앰프 회로 또는 듀얼 채널 오디오 코덱이 필요합니다.



- 이어폰 전용 스피커 (이어폰)

귀에 직접 착용하는 소형 드라이버로 개인 음향기기에 사용됩니다.
저전력 및 고음질 재생이 중요하며 임피던스와 감도를 고려한 맞춤형 설계가 필요합니다.



2.2 출력 구성 및 전압 특성

스피커의 출력 구성은 음성 신호를 실제로 소리로 변환하는 과정과 밀접한 관련이 있습니다.

출력 형식 표시 : 스피커 사양서에는 일반적으로 출력(W), 임피던스(Ω), 감도(dB) 등의 값이 명시되어 있습니다.
출력은 스피커가 최대 몇 개의 출력을 소리로 변환할 수 있는지를 나타내며, 일반적으로 RMS를 기준으로 합니다.
임피던스는 스피커의 저항을 나타내며 일반적으로 4Ω, 8Ω 등이 있습니다.
감도는 주어진 전력에서 소리가 얼마나 나는지 dB 단위로 측정합니다.

전원 관리 및 구동 전압 : 스피커를 구동하는 데 사용되는 앰프 회로 또는 오디오 코덱은 일반적으로 3.3V, 5V 또는 12V와 같은 다양한 전압을 사용할 수 있습니다.

예를 들어, 휴대용 기기의 경우 주로 저전압(3.3V 또는 5V)에서 작동하는 증폭기를 사용하고 자동차 오디오 시스템은 12V 전원을 사용합니다.

3. 스피커 구동 IC

임베디드 시스템에서 스피커를 구동하려면 신호를 전달하는 것 외에도 신호를 증폭하고 왜곡을 최소화하며 전원을 관리할 수 있는 오디오 앰프 IC가 필요합니다.



3.1 오디오 앰프 IC

- 클래스 AB 앰프

대부분의 휴대용 및 소비자 전자 제품에 사용되는 증폭기는 왜곡이 적고 효율이 좋은 균형 잡힌 디자인을 제공합니다.

- 클래스 D 앰프
스위치 방식으로 작동하면 효율이 높고 전력 소비를 줄이며 발열을 최소화할 수 있습니다. 최근 몇 년 동안 모바일 기기와 카오디오 시스템에 널리 채택되었습니다.

- 멀티채널 오디오 코덱
다채널 오디오 신호를 처리할 수 있는 IC는 스테레오와 서라운드 사운드를 구현하는 데 사용됩니다. 그들은 디지털 신호 처리 기능과 ADC/DAC 기능을 포함하여 아날로그와 디지털 오디오 신호 간의 변환을 원활하게 실현했습니다.



3.2 통합 오디오 솔루션

임베디드 시스템에서는 종종 오디오 앰프와 오디오 코덱이 통합된 형태로 제공됩니다.

이러한 솔루션은 단일 칩에 여러 오디오 기능을 통합하여 회로 설계의 복잡성을 줄이고 소형화를 실현하며 전력 효율을 높이는 데 도움이 됩니다.
또한 다양한 인터페이스(예: I2S, PCM)를 지원하므로 마이크로 컨트롤러나 DSP와 쉽게 연동할 수 있습니다.



4. 임베디드 시스템에서의 오디오 구현 응용 분야

디지털 장비와 임베디드 시스템에서 오디오는 사용자 경험과 기능 측면에서 중요한 역할을 합니다.

스마트폰과 태블릿 : 소형 스피커와 헤드폰을 통해 고품질의 오디오 재생이 가능하며, 터치 인터페이스와 결합한 멀티미디어 기능을 구현합니다.

자동차 전자기기 : 인포테인먼트 시스템, 계기판, 경고음 등 다양한 오디오 기능을 통해 운전자에게 필요한 정보를 제공합니다.
산업 제어 시스템은 PLC 및 임베디드 시스템에서 경보 알림 기능을 구현하여 운영자에게 실시간으로 상태 정보를 전달합니다.

의료기기 : 환자 모니터링 시스템, 비상 조기 경보 시스템 및 기타 정확한 오디오 신호를 통해 안전성을 향상시키고 신뢰할 수 있는 데이터를 제공합니다.

스마트 홈과 사물인터넷 : 음성 인식을 기반으로 한 제어 시스템이 점차 스마트 스피커, 가정 보조 등에서 보급되고 있으며, 이때 오디오 구현 기술이 중요한 역할을 하고 있습니다.



5. 결론



임베디드 시스템에서 오디오 구현은 단순히 소리를 내는 것뿐만 아니라 사용자 경험, 제어 신호, 경고 시스템 등 다양한 기능을 담당합니다. 스피커의 선택은 모노, 스테레오, 이어폰 전용 등의 용도에 따라 달라지며, 각 스피커의 출력 형태는 출력, 임피던스, 감도 등의 규격으로 표시됩니다. 또한 다양한 오디오 앰프 IC와 통합 솔루션을 사용하여 오디오 신호를 증폭하고 안정적으로 구동합니다.

엔지니어와 설계자는 시스템의 전원 관리, 전압 특성, 회로의 복잡성 및 사용 환경에 따라 최적의 오디오 모듈을 선택해야 합니다. 오디오 구현 기술은 스마트폰, 자동차, 의료기기, 사물인터넷 기기 등 여러 분야에서 중요한 역할을 하며, 미래에는 사용자 인터페이스와 기능 측면에서 핵심 기술로 자리매김할 것입니다.

결론적으로, 임베디드 시스템의 오디오 구현은 스피커 선택, 출력 구성 및 구동 IC의 효율적인 활용을 통해 고품질의 음향 경험과 안정적인 기능을 제공하는 것을 목표로 합니다. 최신 기술과 다양한 응용 장면의 요구에 맞춰 지속적으로 연구 개발을 진행하고 있으며, 미래에는 성능이 더 우수하고 기능이 더 풍부한 오디오 솔루션을 제공할 것으로 기대됩니다.
