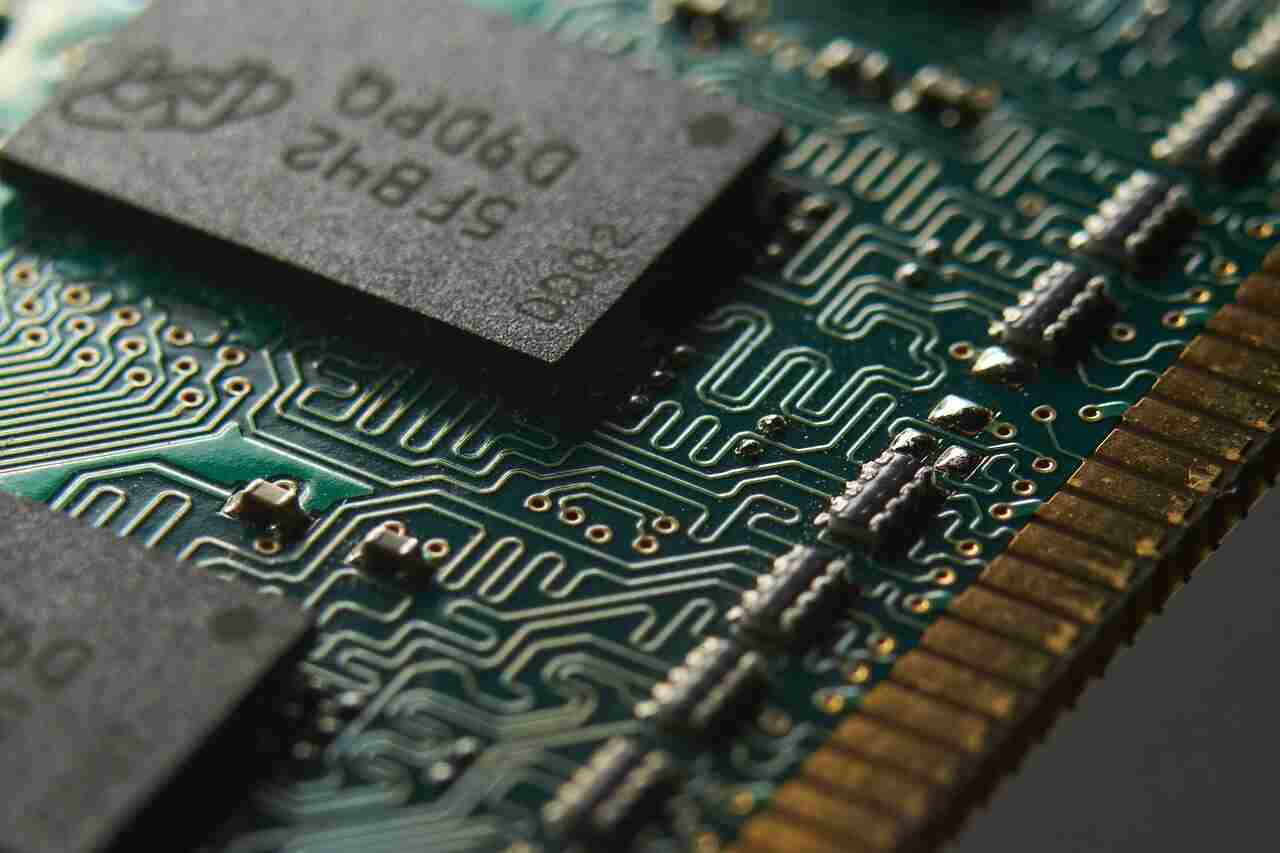

43. Package

1. IC 패키지의 일반적인 종류
IC(집적회로)는 다양한 패키지 형태로 제작되어, 사용 환경과 응용 분야에 따라 선택됩니다. 일반적으로 많이 사용되는 IC 패키지는 다음과 같습니다.



1.1 DIP (Dual In-line Package)
DIP 패키지는 양쪽에 핀이 배열되어 있는 전통적인 패키지로, 프로토타이핑 및 교육용으로 많이 사용됩니다.

특징: 손쉽게 납땜 및 소켓 장착이 가능하여, 초기 개발 및 소규모 생산에 적합합니다.
응용: 레거시 시스템, 간단한 회로 테스트 등에서 활용됩니다.

1.2 SOP/SSOP (Small Outline Package / Shrink Small Outline Package)
SOP는 DIP보다 작고 얇은 형태로 제작되어 공간 절약에 유리하며, 자동 조립에 적합합니다.

특징: 핀이 측면에 배열되어 있으며, 보드 밀집도가 높은 현대 전자 기기에 적합합니다.
응용: 소비자 전자제품, 통신 기기 등 소형 기기에 주로 사용됩니다.

1.3 QFP (Quad Flat Package)
QFP 패키지는 네 면에 핀이 배열되어 있는 형태로, 다수의 핀 수를 필요로 하는 고집적 회로에 적합합니다.

특징: 핀이 보드 표면에 평평하게 배열되어 있으며, PCB 설계 시 핀 간 간격이 좁아 정밀한 납땜 기술이 필요합니다.
응용: 마이크로프로세서, MCU, DSP 등 복잡한 회로 설계에 주로 사용됩니다.

1.4 QFN (Quad Flat No-Lead) 및 DFN (Dual Flat No-Lead)
QFN/DFN 패키지는 핀이 없는 플랫한 형태로, 납땜 후 보이지 않는 내부 패드가 접지 및 열 방출에 도움을 줍니다.

특징: 소형화와 높은 집적도를 실현하며, 열 방출 및 전기적 성능이 우수합니다.
응용: 고속, 고주파 회로 및 모바일 기기에서 널리 사용됩니다.

1.5 BGA (Ball Grid Array)
BGA 패키지는 칩의 하단에 볼 형태의 솔더 볼이 배열되어 있어, 매우 높은 핀 수와 집적도를 제공합니다.

특징: 우수한 전기적 성능과 열 방출 효과를 가지며, 소형화와 고성능이 요구되는 최신 제품에 적합합니다.
응용: 고성능 마이크로프로세서, 그래픽 처리 장치(GPU) 등에서 채택됩니다.





2. MCU 패키지의 종류
마이크로컨트롤러(MCU)는 다양한 패키지 형태로 제공되며, 제품의 용도와 설치 환경에 따라 적합한 패키지를 선택할 수 있습니다. 대표적인 MCU 패키지는 다음과 같습니다.

2.1 DIP 및 SOIC
DIP: 앞서 설명한 것처럼, 교육용이나 프로토타이핑에 적합하며, 간단한 회로 테스트에 많이 사용됩니다.
SOIC: 소형화된 패키지로, 공간 절약이 필요하고 자동 조립이 가능한 제품에 주로 사용됩니다.
2.2 TQFP (Thin Quad Flat Package)
TQFP는 QFP의 얇은 버전으로, 높은 핀 수와 소형화가 동시에 가능한 패키지입니다.

특징 : 자동차, 산업용 및 소비자 전자 기기에서 널리 사용되며, 열 관리와 고속 신호 처리가 요구되는 응용 분야에 적합합니다.



2.3 QFN/DFN 및 BGA
QFN/DFN: 앞서 언급한 바와 같이, 소형화와 높은 집적도를 실현하며, 저전력 및 고주파 응용에 적합합니다.
BGA: 고성능 및 복잡한 기능의 MCU에 적합하며, 고집적 회로 설계와 뛰어난 열 방출 성능을 제공합니다.



3. 저항 패키지의 종류
저항은 전자 회로에서 전압 분배, 전류 제한 등 다양한 역할을 수행하는 기본 소자입니다. 저항은 크게 두 가지 방식으로 구분할 수 있습니다.

3.1 Axial Resistor (축 방향 저항)
특징: 긴 도선이 양쪽에 나와 있으며, 주로 텍스트나 컬러 코드가 인쇄되어 있습니다.
응용: 납땜 및 테스트 보드, 프로토타입 제작에 많이 사용됩니다.
3.2 Chip Resistor (칩 저항)
특징: SMD(Surface Mount Device) 형태로, 크기가 0402, 0603, 0805, 1206 등으로 다양합니다.
응용: 현대 전자 기기 및 고밀도 PCB 설계에서 널리 사용되며, 소형화와 자동 조립에 적합합니다.



4. 캐패시터 패키지의 종류
캐패시터는 에너지 저장, 필터링, 타이밍 등의 역할을 하며, 다양한 패키지 형태로 제공됩니다.

4.1 전통적 Through-Hole Capacitor
특징: 리드가 있는 형태로, 납땜하여 사용합니다. 주로 저주파 회로나 고전압 회로에서 사용됩니다.
응용: 전원 필터링, 신호 커플링 등에서 사용됩니다.
4.2 SMD Capacitor
특징: SMD 형태의 캐패시터는 0402, 0603, 0805, 1206 등 다양한 크기로 제공되며, PCB 표면에 실장됩니다.
종류: 세라믹 캐패시터, 전해 캐패시터, 탄탈 캐패시터 등 여러 종류가 있으며, 용량과 정격 전압에 따라 선택됩니다.
응용: 고주파 필터, 전원 안정화, 신호 커플링 등에서 널리 사용됩니다.



5. 결론
IC, MCU, 저항, 캐패시터와 같은 기본 전자 부품들은 각기 다양한 패키지 형태로 제공되며, 제품의 용도, 크기, 성능 요구 사항에 따라 적절한 패키지를 선택하는 것이 매우 중요합니다.

IC 패키지는 DIP, SOP, QFP, QFN, BGA 등 다양한 형태로 제공되어, 설계의 복잡성과 성능에 따라 선택됩니다.
MCU 패키지는 교육용부터 고성능 산업용까지, DIP, SOIC, TQFP, QFN, BGA 등 여러 옵션이 있어, 최적의 선택이 필요합니다.
저항 패키지는 축 방향 저항과 SMD 저항으로 구분되며, 고밀도 PCB 설계와 자동 조립에 적합한 SMD 저항이 주로 사용됩니다.
캐패시터 패키지는 전통적인 Through-Hole 형태와 소형화된 SMD 형태로 나뉘며, 다양한 종류(세라믹, 전해, 탄탈 등)가 존재하여 회로의 필터링 및 전원 안정화에 중요한 역할을 합니다.
전자 기기 설계자와 엔지니어는 각 부품의 패키지 특성을 정확히 이해하고, 응용 분야와 PCB 설계의 요구 사항에 맞추어 최적의 부품을 선택함으로써, 안정적이고 효율적인 전자 시스템을 구현할 수 있습니다. 이러한 모듈화된 부품 선택은 생산 비용 절감, 소형화, 신뢰성 향상 등 제품 개발 전반에 걸쳐 중요한 영향을 미치며, 앞으로도 다양한 신기술과의 융합을 통해 전자 및 임베디드 시스템 발전에 기여할 것입니다.
