41. 모듈

1. 모듈이 무엇입니까?
모듈은 하드웨어 또는 소프트웨어의 독립적인 단위로 특정 기능을 수행하고 별도의 설계 없이 직접 사용할 수 있는 사전 제작된 부품을 말합니다. 전자 개발 분야에는 센서, 통신, 전원 관리, 디스플레이 등 다양한 기능의 모듈이 존재하며, 이를 활용하면 개발자는 복잡한 회로 설계나 펌웨어 개발에 소요되는 시간을 줄이고 제품을 보다 빠르게 프로토타입 단계로 전환할 수 있습니다.



2. 개발에 도움이 되는 모듈 종류
2.1 센서 모듈
센서 모듈은 온도, 습도, 가속도, 거리, 조도 및 기타 물리적 값을 측정하여 디지털 신호로 변환합니다. 예를 들어, 온도 센서 모듈은 주변 온도를 측정하여 마이크로 컨트롤러에 전달할 수 있으며, 이를 기반으로 자동 제어 시스템을 구현할 수 있습니다.

2.2 통신 모듈
통신 모듈은 Wi-Fi, Bluetooth, Zigbee, LoRa 등 다양한 무선 통신 방식을 지원하여 기기 간 데이터 교환 및 원격 제어가 가능합니다. 이러한 모듈은 사물인터넷 기기, 스마트 홈 시스템, 원격 모니터링 시스템 등에 널리 사용되어 개발자들이 복잡한 무선 통신 회로를 별도로 설계하지 않고도 네트워크 기능을 쉽게 구현할 수 있도록 도와줍니다.

2.3 전원 관리 모듈
전원 관리 모듈은 배터리 충전, DC-DC 변환, LDO(저하 전압 조절기) 등 다양한 전원 관련 기능을 담당합니다. 이 모듈을 사용하면 안정적인 전원 공급 및 전압 조절이 가능하여 소자의 성능과 수명을 극대화할 수 있습니다.

2.4 디스플레이 및 인터페이스 모듈
디스플레이 모듈은 LCD, OLED, 터치스크린 등 다양한 형태의 스크린을 제공하며 사용자와의 인터페이스를 담당합니다. 또한 버튼, LED, 키보드 등의 입력 장치를 결합하여 직관적인 사용자 인터페이스를 구현할 수 있습니다.

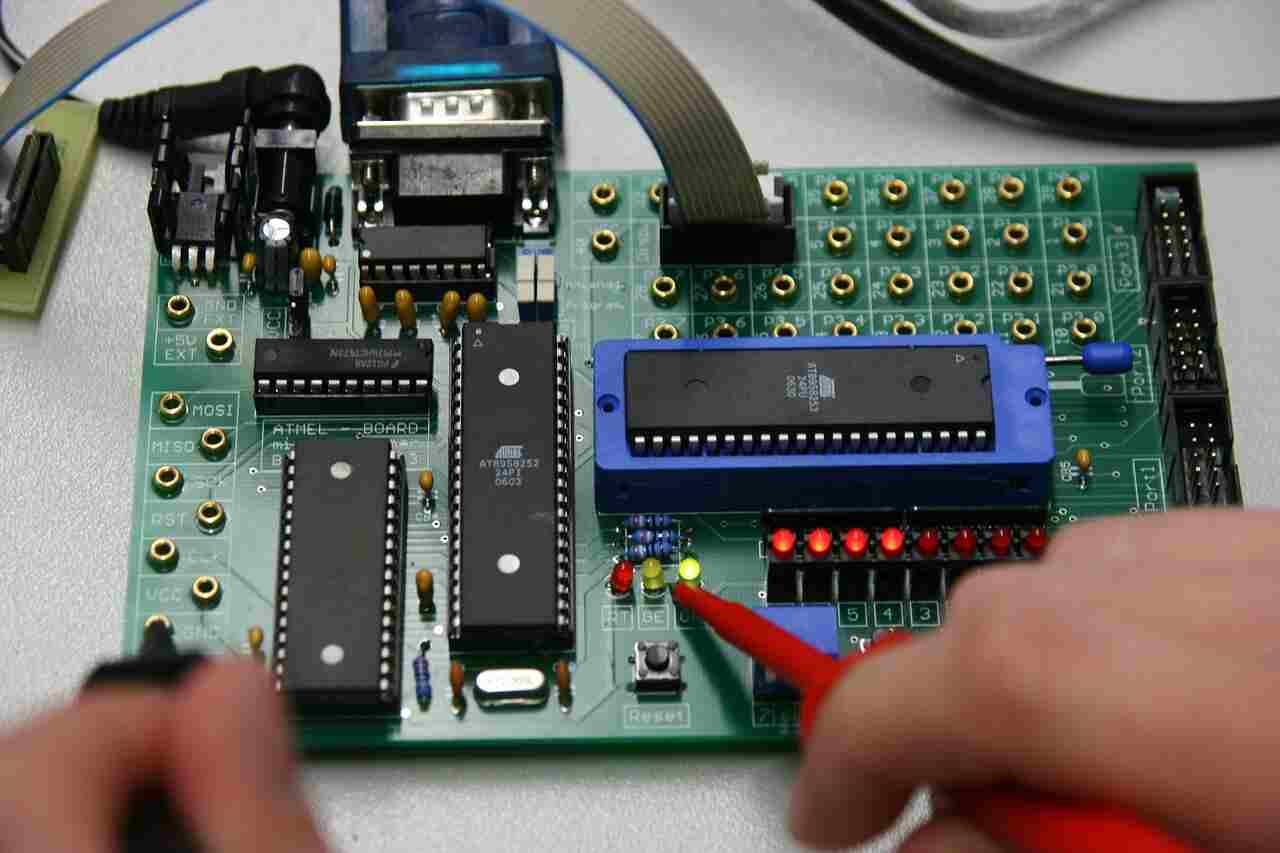

2.5 시제품 및 개발 보드
Arduino, RaspberryPi, ESP8266/ESP32 등 개발 보드는 다양한 모듈을 통합하여 개발자가 아이디어를 신속하게 구현하고 테스트할 수 있도록 도와줍니다. 이 보드들은 오픈 소스 하드웨어와 방대한 커뮤니티 지원으로, 초보자부터 전문가까지 널리 사용되고 있습니다.



3. 모듈의 주요 특징 및 장점
3.1 빠른 개발
프리캐스트 모듈을 사용하면 회로 설계 및 부품 선택의 복잡성을 줄이고 개발 주기를 단축할 수 있습니다. 이것은 제품의 출시 시간을 앞당기는 중요한 요소입니다.

3.2 비용효과성
개별 부품을 직접 설계하고 테스트하는 대신 각 기능 모듈을 통합함으로써 개발 비용을 절감할 수 있습니다. 대량 생산 단계에서 모듈식 설계는 생산 효율성과 품질 관리 측면에서 장점이 있습니다.

3.3 고신뢰성
모듈은 개발 초기에 발생할 수 있는 오류와 불안정성을 크게 줄일 수 있는 검증된 회로와 기능을 제공합니다. 특히 전원 관리, 통신 등 핵심 기능 모듈은 동작의 안정성을 보장합니다.

3.4 부드러운 확장성
모듈식 디자인은 필요에 따라 기능을 추가하거나 변경하는 데 편리합니다. 예를 들어, 통신 모듈이나 센서 모듈을 쉽게 교체하고 새로운 기능을 도입하여 전체 시스템의 확장성과 업그레이드를 용이하게 할 수 있습니다.



4. 모듈 활용 사례 및 시장 동향
4.1 가전제품
스마트폰, 태블릿, 스마트워치 등 모바일 기기에서는 센서, 통신, 디스플레이 모듈이 필수적입니다. 이러한 모듈은 제품의 소형화와 저전력화를 실현하여 사용자 경험이 크게 향상되었습니다.

4.2 IoT 및 스마트홈
스마트홈 시스템에서는 다양한 센서 모듈을 Wi-Fi, Bluetooth, Zigbee 통신 모듈과 함께 사용하여 조명, 온도, 안전, 에너지 관리 등의 기능을 구현합니다. 이 모듈들은 원격 제어와 데이터 수집을 실현하여 사용자가 집을 더 효과적으로 관리할 수 있도록 도와줍니다.

4.3 산업용 및 자동차 전자
공장 자동화, 로봇, 자동차 전자 장비 등의 산업 응용 분야에서는 고신뢰성, 고내구성 모듈이 필요합니다. 전원 관리, 통신 및 제어 모듈은 극한 환경에서 안정적인 작동을 보장하여 생산성을 높이고 안전성을 보장하는 데 도움이 됩니다.

4.4 의료 및 연구
의료 기기와 연구 장비에서는 정확한 측정과 제어가 필수적입니다. 센서 모듈, 전원 모듈, 데이터 처리 모듈 등은 높은 정확도와 신뢰성을 제공하며 환자의 안전과 연구 데이터의 신뢰성을 향상시키는 역할을 합니다.



5. 모듈형 전자 설비
전자공학은 지난 몇 년 동안 바뀌었고 점점 더 많은 사람이 아이디어를 내고 있지만, 아이디어를 현실화하기 위해 학위를 받을 수 있는 수준으로 배우려 하지 않습니다. 스파크펀, 씨드스튜디오, 폴로루를 비롯한 여러 공급업체는 복잡한 장치를 사용해 아이디어를 쉽게 구현할 수 있도록 부품과 브레이크아웃보드(breakout board)를 제공합니다. 또한, 원하는 집적회로는 대부분 각 전자기기 분야에 존재하기 때문에 프로젝트를 매우 쉽고 간단하게 수행할 수 있습니다. 또한 Arduino(13장 참조), NET Gadgeteer, Netduino 등 완제품에 가까운 시스템이 있으며, 이 시스템에 삽입하여 사용할 수 있는 모듈도 함께 제공되므로 마이크로컨트롤러 중심의 시스템 구축이 충분히 가능합니다.
필요한 집적회로는 모두 갖추어져 있습니다.
집적회로는 매우 유용하고 언제 어디서나 사용할 수 있는 것도 있지만 아주 특별한 일에 쓰이는 장치도 있습니다. 다른 장치를 연결해 복잡한 것을 설계하기 전에 바퀴를 자주 새로 발명하지 않는지 생각해 봐야 합니다. 부품 수 감소 및 프로젝트 수행 비용 절감에 도움이 되는 집적 회로가 존재할 수 있습니다.
이 프로젝트에 도움이 되는 집적 회로의 일부는 아래에 나열 했습니다. 그중 일부는 널리 사용할 수 있고 다른 일부는 매우 제한된 분야에만 적합합니다. 이 표에 모든 목록이 없는 이유는 이 표에서 영감을 얻은 것으로 충분하기 때문입니다. 일부 URL이 나열되지 않았습니다. '옥토파트'라는 부품 검색엔진(http://www.octopart.com )을 이용해 구매할 부품을 구매할 수 있고, 이 엔진을 통해 데이터 시트를 추적할 수도 있습니다.

HT9200 : DTMF 코드 생성기, 자동 전화 걸기 같은 응용에 사용, 마이크로컨트롤러에 쉽게 연결
ICL7611 : 저전압 단전원 연산 증폭기
LM358 : 저가 2중 연산 증폭기
RTS0072 : 오디오 신호를 왜곡하거나 변조하는 음성 변환기용 IC

6. 브레이크 아웃 보드와 모듈
항상 밑바닥부터 설계하기 시작해야 한다는 법은 없다. 발명가들이 자신의 설계에 끌어다 쓸 수 있는 사전 제작 모듈과 브레이크 아웃 보드는 수도 없이 많다. 브레이크아웃 보드와 모듈의 차이점은 대체로 불분명하다.
브레이크아웃 보드의 목적은 그저 표면 실장 소자 핀에 접근하기 어려운 점을 돌파해 훨씬 더 사용하기 쉬운 0.1 인치 크기로 접속할 수 있게 하는 데 있다. 그렇지만 브레이크아웃 보드에 종종 분리 캐패시터, 전압 조정기, 수준 변환기와 같은 외부 부품들이 다소 추가되기도 한다. 따라서 브레이크아웃 보드를 어떤 시점부터 모듈로 볼 것인지는 애매하다.
무엇이라고 부르든 브레이크 아웃보드와 모듈은 어떤 개념을 입증하기 위해 사전 제작 모듈로 무엇인가를 일하고자 한다거나, 그리고 나서 모듈 없는 최종 설계를 하기 전에 시제품을 제작할때 매우 유용하다. 다양한 센서 모듈 중 일부는 다음과 같다.

7. 무선 주파수 모듈
무선 주파수 전자공학 분야는 특수한 분야에서 자체 규정이 있다. 주파수가 높은 경우에 PCB 배치가 매우 중요해서 더 전형적인 아날로그 및 디지털 설계보다 간단하지는 않다. 이러한 이유로, 대형 설계의 한 부분으로 자신만의 PCB에 납땜을 하거나 소켓 헤더에 끼워서 바로 사용할 수 있게 사전에 제작된 무선통신 모듈들을 찾고 싶을때가 종종 있다.

I2C FM 라디오 수신기 : FM 라디오 / 스파크펀 BOB-10344
433/315 MHz 송신기/수신기 : 마이크로컨트롤러, 센서, 엑추에이터 간 데이터 연결 / 스파크펀 WRL-10533, WRL-10535
블루투스 : 마이크로컨트롤러/휴대폰/컴퓨터 간 연결 - 스파크펀 : WRL-10269, WRL-10253

8. 결론
개발에 도움이 되는 모듈은 전자 및 임베디드 시스템 설계의 핵심 요소로, 제품 개발 주기 단축, 비용 절감, 높은 신뢰성 획득 등 다양한 장점을 가지고 있습니다. 센서, 통신, 전원 관리, 디스플레이, 프로토타입 패널 등 다양한 기능 모듈은 다양한 응용 시나리오의 요구에 맞춰 최적의 성능을 발휘합니다.
전자 회로 설계자와 엔지니어는 모듈의 특성과 응용 사례를 주의 깊게 분석하고 제품 개발에 필요한 모듈을 적절하게 선택하고 통합하여 경쟁력 있는 제품을 신속하게 출시할 수 있습니다. 미래에는 부품 기술이 사물인터넷, 스마트 홈, 자동차, 의료 및 산업 전자 장비 등 여러 분야에서 지속적으로 발전하여 제품 혁신의 중요한 동력이 될 것입니다.
